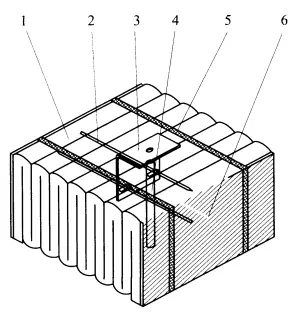

● 陶瓷纖維模塊圖示
上圖所示部位分別為：
1、陶瓷纖維毯；2、埋入門口內部的埋銷釘；3、埋入模塊的錨固件；4、用原裝的導向桿；5、捆扎帶；6、兩側保護夾板。
●安裝說明：
1、檢查陶瓷纖維模塊規格、尺寸是否達標，模塊是否完整，是否受潮或擠壓，排除以上情況，方可使用。
2、檢查配套產品，如陶瓷纖維背襯毯、補償毯、U型釘、固化劑、安裝扳手等等。
3、做好前期爐板除銹清理工作，根據施工圖紙劃線，焊接錨固釘，錨固件應位于米寬的中心位置。常規300*300*300mm的模塊，焊接螺桿橫向距離為300mm，縱向距離為325-330mm，以施工圖紙為準。
4、陶瓷纖維毯背襯毯應緊貼爐殼、錯層鋪設，壓縮量不小于10mm。盡量嚴密且減少接縫，各層間錯縫不應小于100mm。搭接方向應順氣流方向，不得逆向。
5、鋪設爐頂?shù)谋骋r毯時，應用快速卡片進行層間固定。
6、陶瓷纖維模塊分為膨脹面和切割面。安裝時沿膨脹方向順次同向排列;非折疊方向或與其他耐火爐襯的連接處，均應鋪設同等級的補償毯，補償毯的壓縮率不應小于15%。順次排列結構用于爐頂時，應用耐熱合金U形釘將耐火陶瓷纖維毯與折疊式模塊固定，U形釘兩個模塊用一個，間距約為600mm。
7、模塊安裝完畢后需對爐襯縫隙找補填塞纖維毯，并將表面修理整齊后再噴涂固化劑，用量一般為1.5kg/m2，待干透后會在表面形成硬性保護殼。
